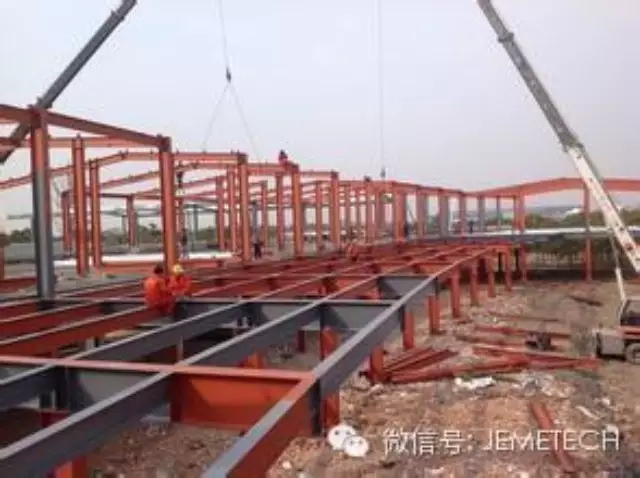

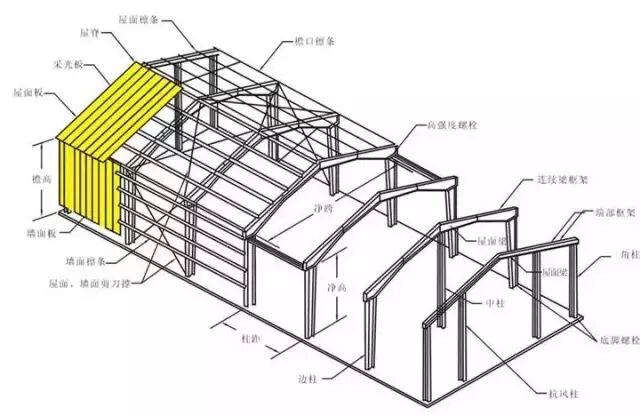

※ 钢结构

由型钢连接而成的结构物，例如：钢梁、钢屋架、钢塔架、钢脚手架等。

※ 钢结构图

用来表示钢结构的图样。

※ 型钢

型钢是由钢厂按照标准规格轧制而成的钢材，其断面形状如尺寸是定型的，例如：角钢、工字钢、槽钢等。

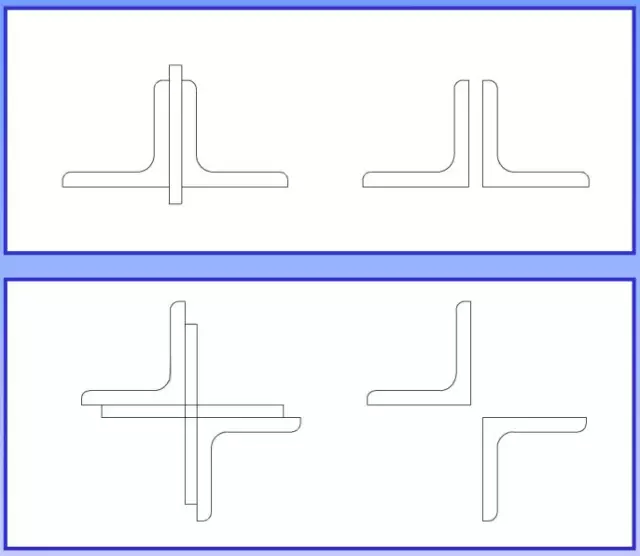

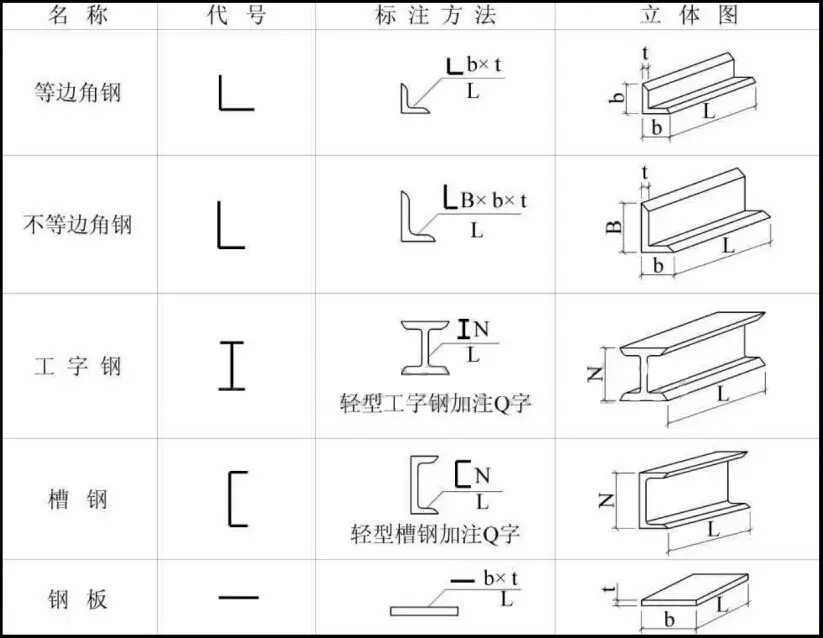

★ 型钢的代号及标注

★ 钢结构中型钢的连接方法

※ 焊接

※ 铆接

※ 螺栓连接

一、焊接

将被连接的型钢在连接部位加热使其和焊条熔化，凝结后成为不可分割的整体。

1、焊缝类型及其符号

※ 坡口焊缝

※ 贴角焊缝

※ 塞焊缝

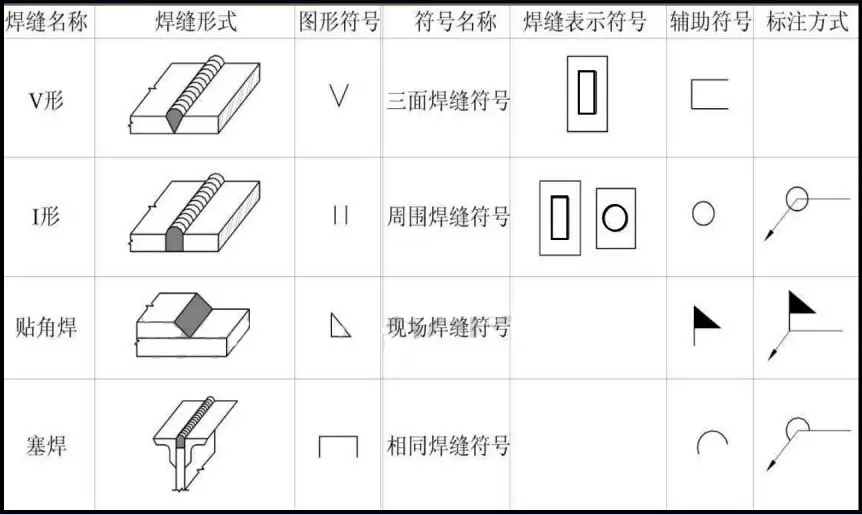

★ 焊缝的图形符号和辅助符号

2、焊缝的标注

在钢结构图中，必须把焊缝的位置、形式、尺寸和辅助要求标准清楚。

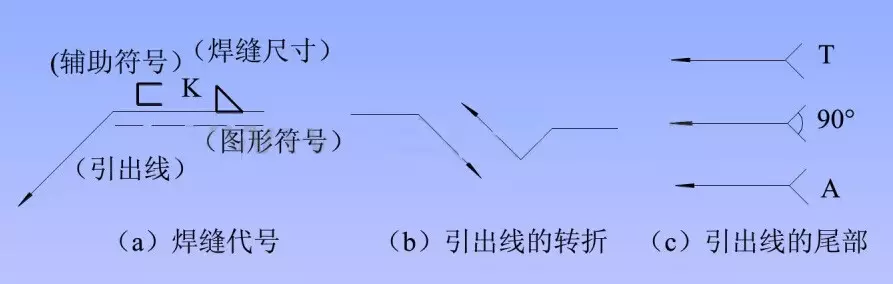

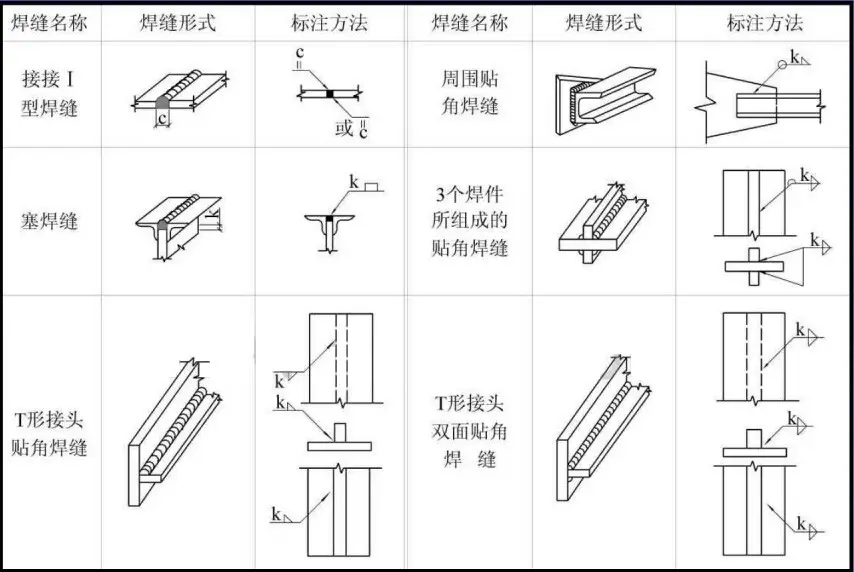

★ 焊缝的标注方法

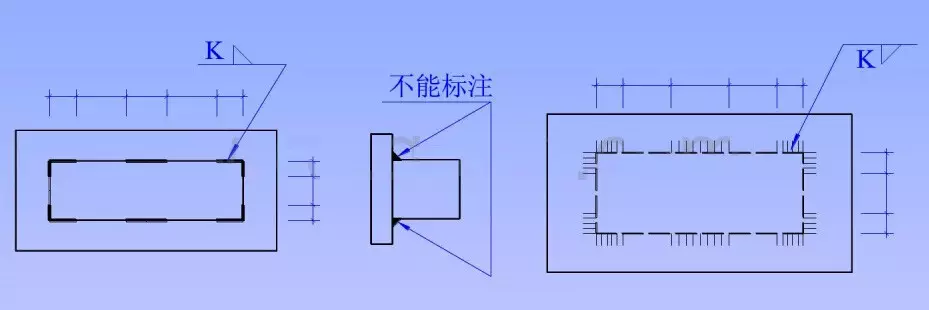

★ 焊缝不连续时的画法及标注

当焊缝分布不连续时，可见焊缝宜在焊缝处加中实线，不可见焊缝加细栅线

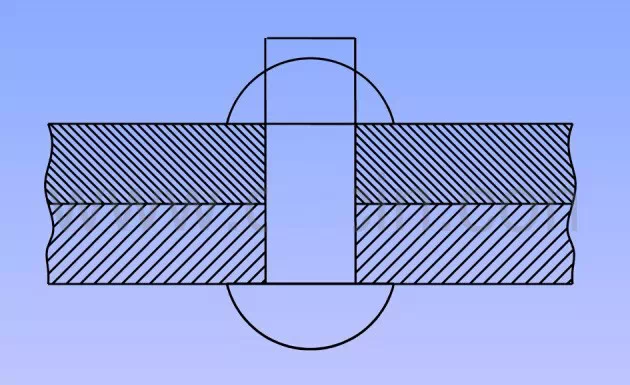

二、铆接

用铆钉将两块或两块以上的钢板连接在一起

★ 铆接分类

※ 工厂连接

※ 现场连接

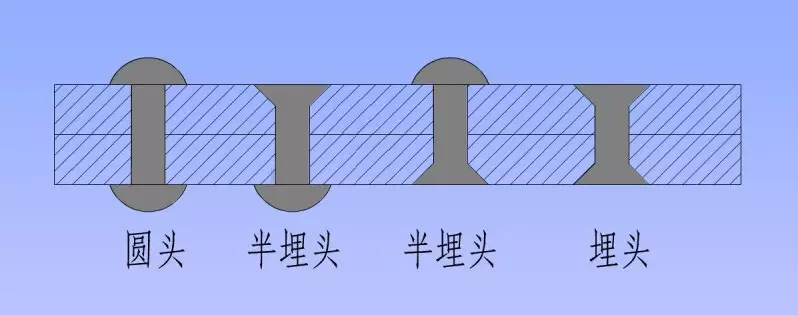

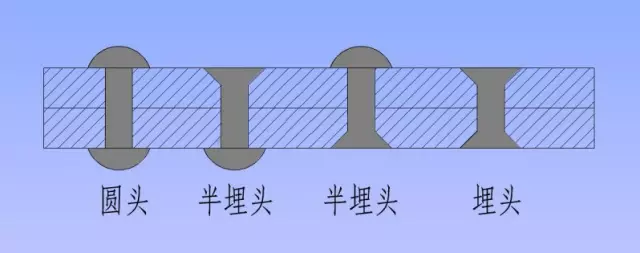

★ 铆钉类型

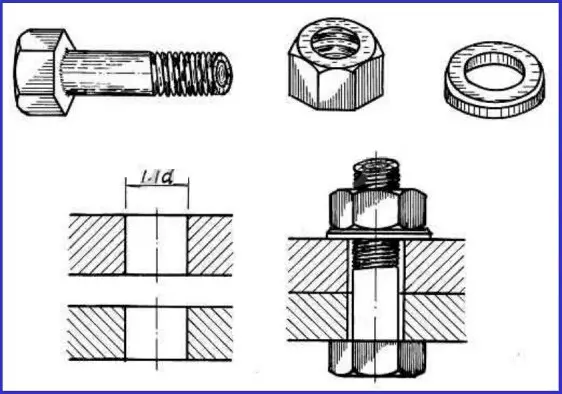

三、螺栓连接

※ 焊接和铆接都是不可拆卸的连接，螺栓连接是可拆卸的连接

※ 连接方法

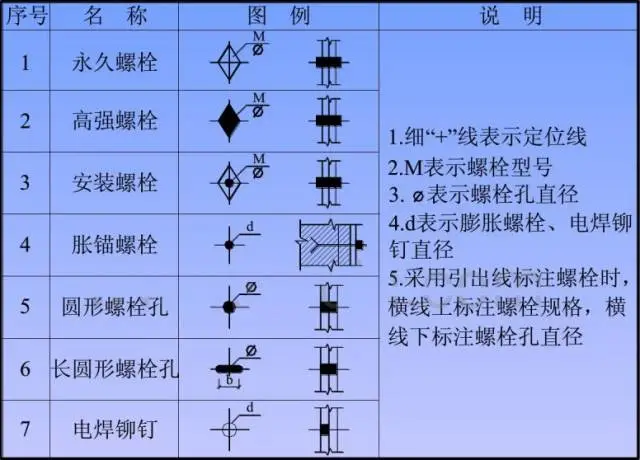

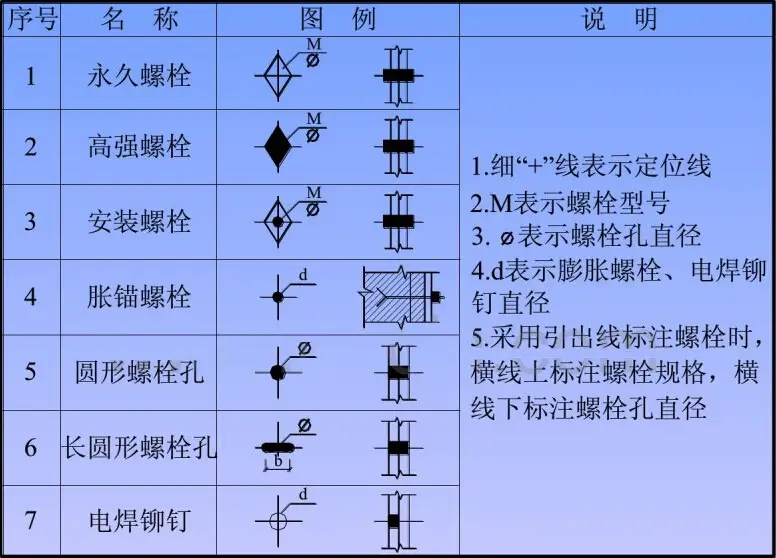

★ 螺栓、孔、电焊铆钉图例

钢梁结构图

概述

钢梁常用于大、中跨度桥梁中

钢梁的种类

※ 钢板梁

※ 钢桁梁

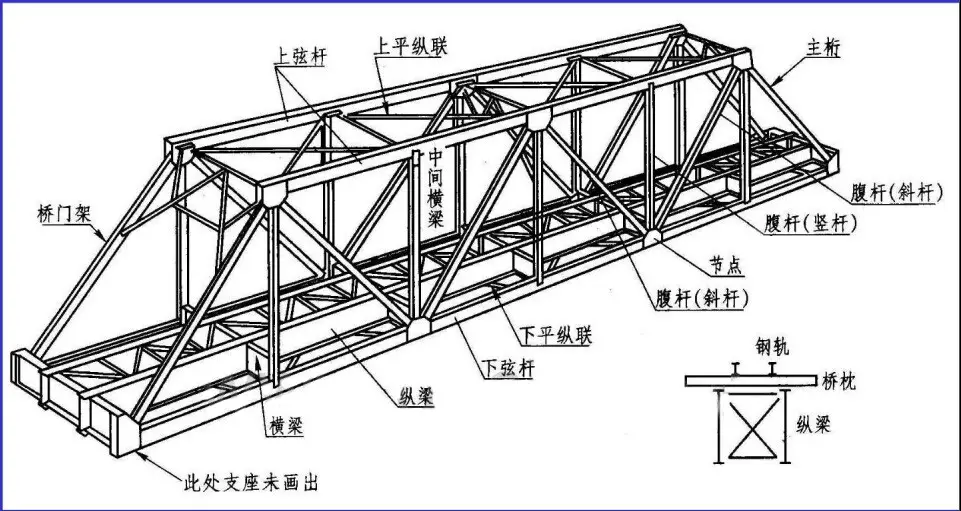

★ 下承式简支栓焊梁

★ 钢梁结构图的内容

※ 设计轮廓图

※ 节点图

※ 杆件图

※ 零件图

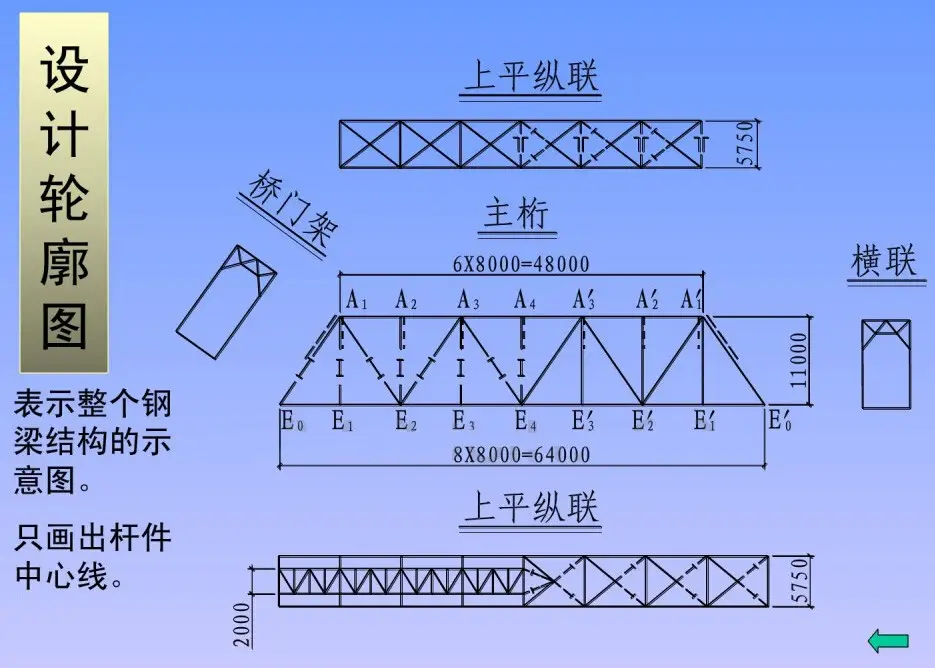

★ 设计轮廓图

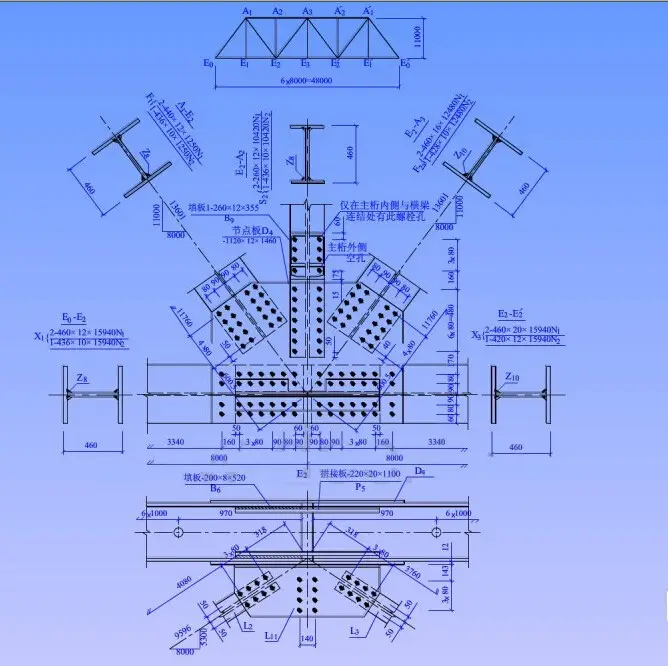

★ 节点图

★ 节点构造图

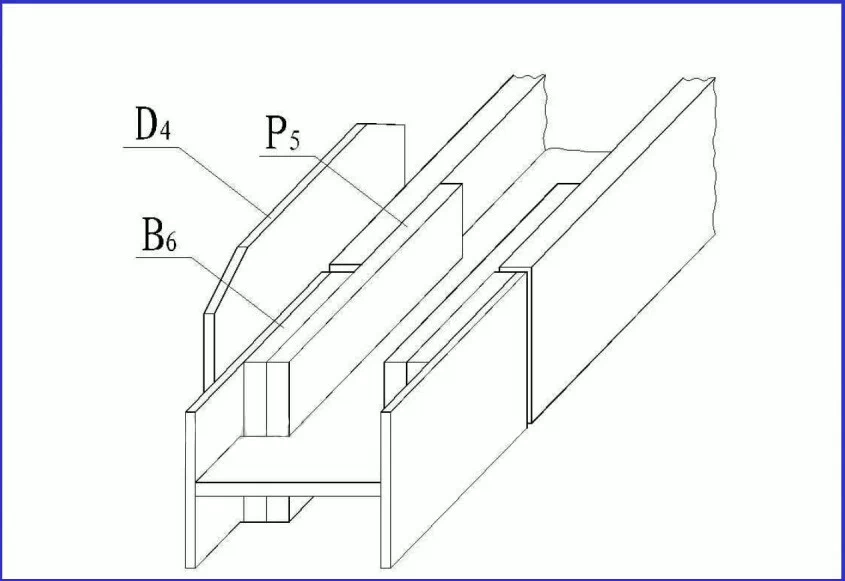

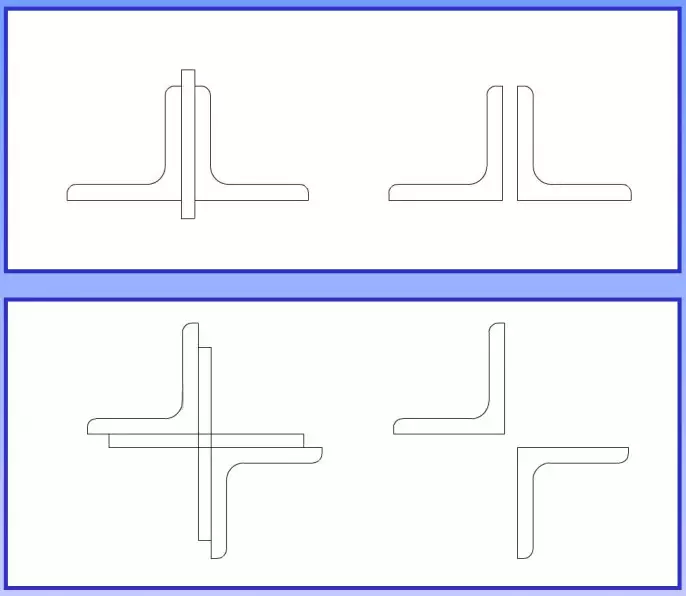

★ 拼接板、填板的拼装

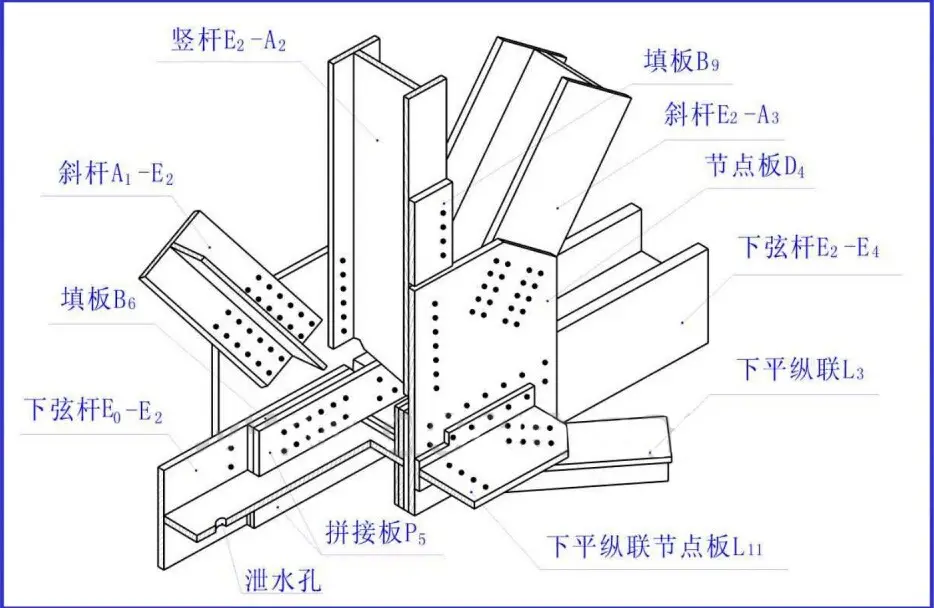

★ 立体图

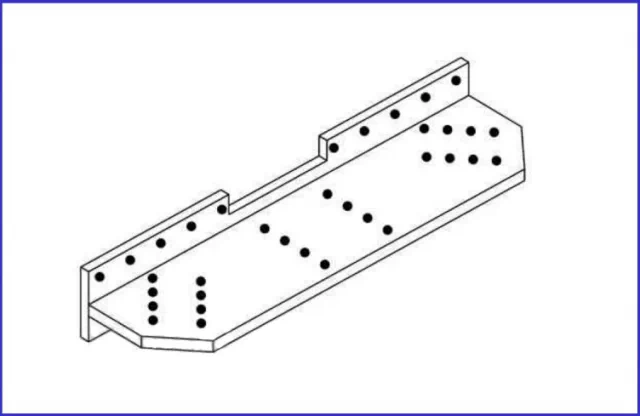

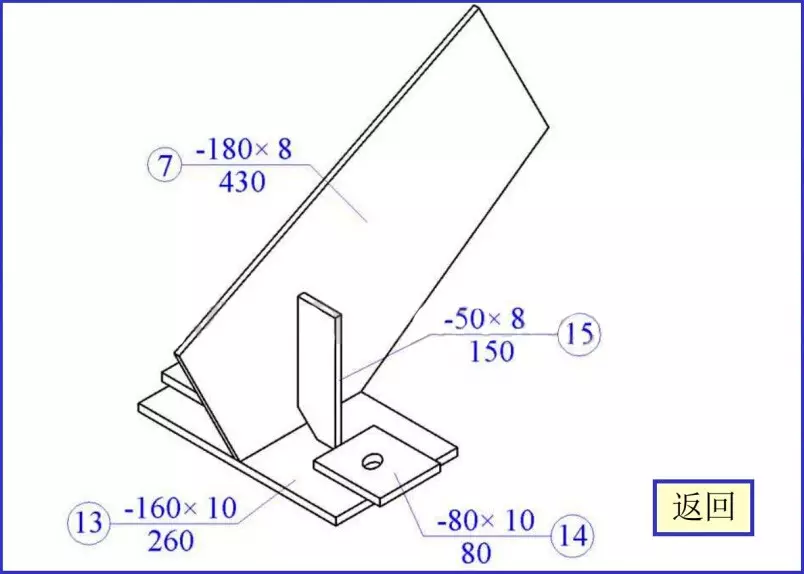

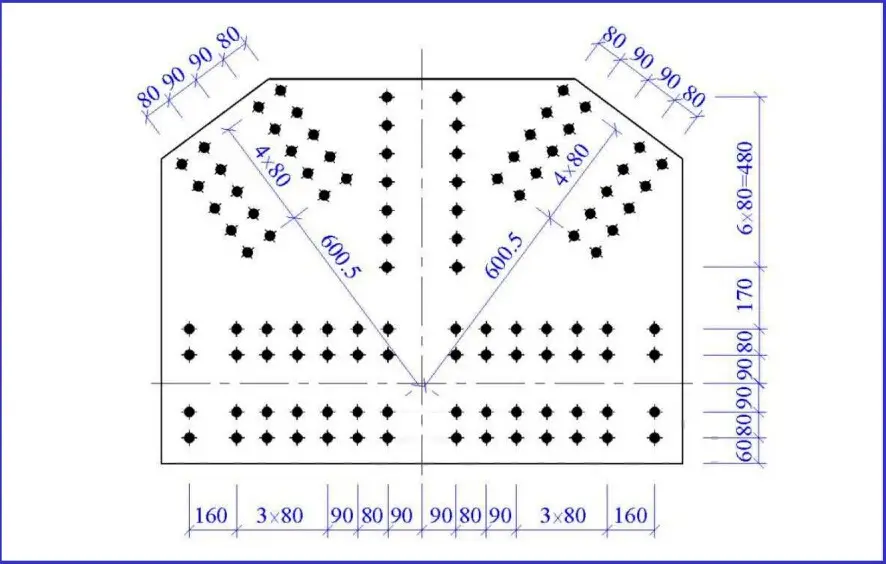

★ 节点板详图

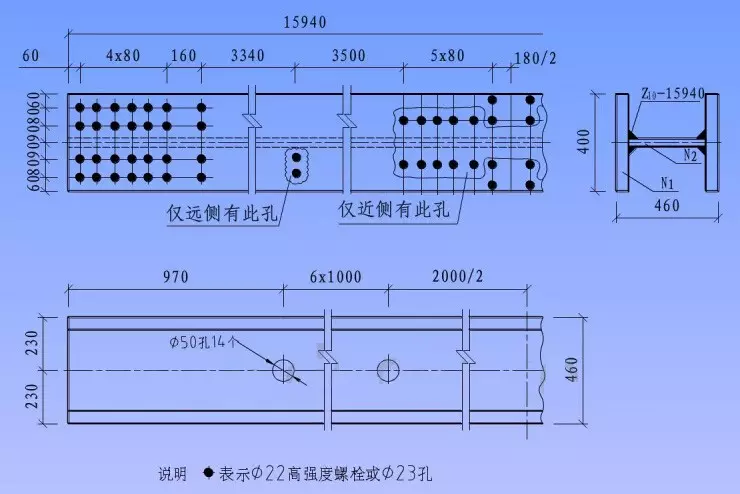

★ 杆件图

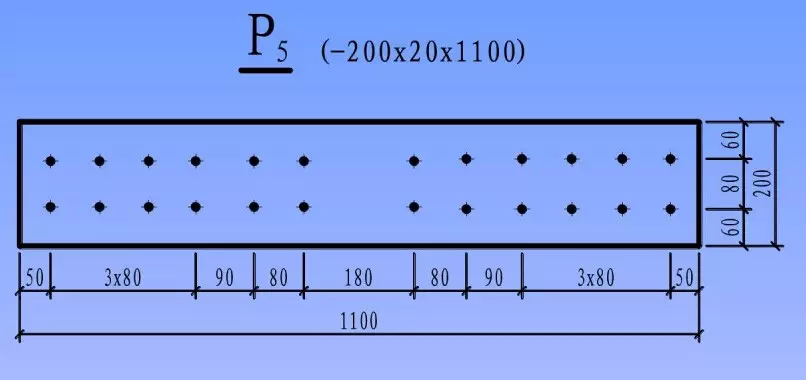

★ 零件图

钢屋架结构图

概述

※ 钢屋架

※ 钢屋架结构图

屋架简图、屋架详图（包括节点图）、杆件详图、连接板详图。

★ 屋架简图

※ 屋架简图又称屋架示意图、屋架杆件几何尺寸简图。

※ 比例：1：100、1：200

※ 单线条表示，杆件长度直接注在单线条旁边。

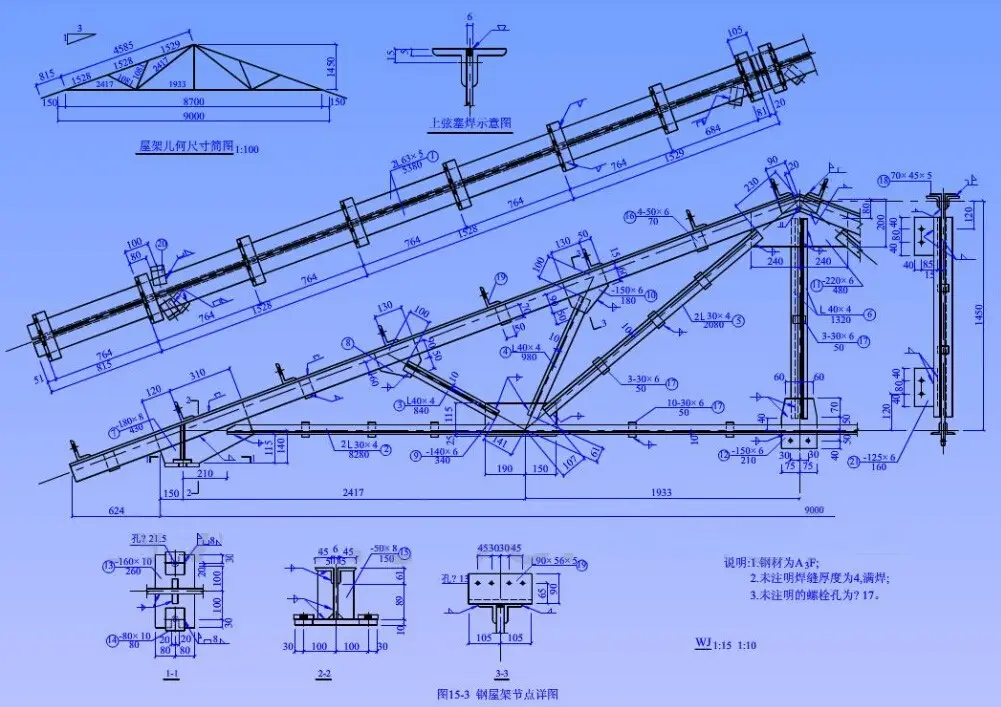

★ 屋架详图

※ 图样：立面图，上弦实形辅助投影，剖面断面图。

※ 比例：两种比例：

杆件轴线采用较小比例（1：20，1：15）

节点板、杆件、断面采用较大比例（1：10，1：5）

※ 图线：可见轮廓线——中实线

不可见轮廓线——中虚线

★ 杆件拼接

★ 支座节点图

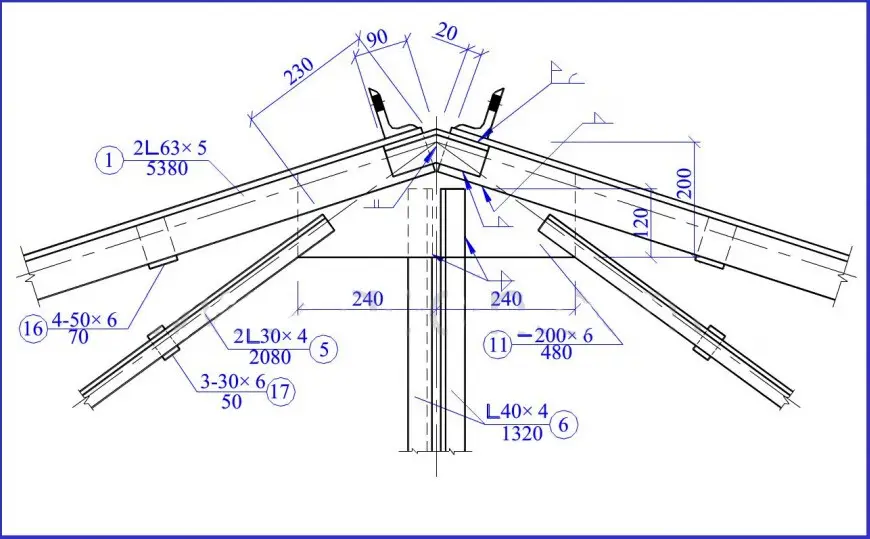

★ 屋脊节点图
