对于混凝土内部残余应变的测量，传感器应具有足够的强度，以免在安装和混凝土浇筑时被破坏，而且不能影响结构的应力场分布。由于混凝土为碱性材料，传感器还应具有较强的耐碱性。 REF _Ref175533976 \h \* MERGEFORMAT 图8.63为测量3个方向应变的传感器阵列图。光纤光栅粘接在预置槽的金属棒内制作成光纤光栅应变传感器，光纤光栅温度传感器由光纤光栅一端粘接在金属板上，另一端悬空的方式制成。

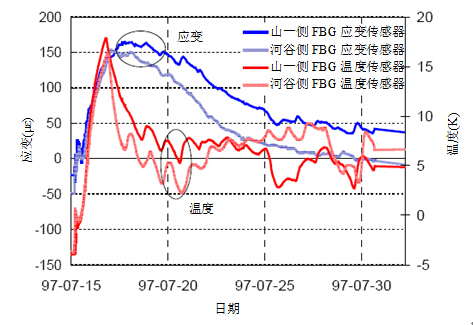

图8. SEQ 图8. \* ARABIC 64 温度补偿后光纤光栅测量的应变变化趋势

REF _Ref175534049 \h \* MERGEFORMAT 图8.64为补偿温度影响后两光纤光栅传感器测量的z轴方向应变的变化趋势。两传感器位置接近表面，其中一个位于河谷侧，另一个位于大坝的山一侧。监测时间从混凝土浇筑后开始。图中的温度振荡曲线是每天的气温变化。在浇筑14天后，两传感器监测到应变值停留在-10με和60με之间。
