磁通量传感器是基于铁磁性材料的磁弹效应原理制成。即当铁磁性材料承受的外界机械荷载发生变化时，其内部的磁化强度（磁导率）发生变化，通过测量铁磁性材料制成的构件的磁导率变化，来测定构件的内力。磁通量传感器可有效的测量缆索和预应力筋的应力，是一种无损检测技术。
|
|
|
|
|
|
|
|
|
● 斜拉桥斜拉索的索力测量；
● 系杆拱桥的吊杆和系杆的索力测量；
● 悬索桥的缆索体系的索力测量；
● 悬索结构拉索的索力测量；
● 张拉结构中张拉构件的张拉力测量；
● 预应力混凝土结构中的体外索和预应力筋的张力测量；
● 岩土工程的地锚索力测量；
● 水电工程的环锚索力测量；
|
|
|
|
|
● 非接触性测量，不影响结构；
● 传感器使用寿命长，维护成本低；
● 重复性好，测量精度高；
● 尺寸可根据需求定制；
● 系统可自动测量和自动温度补偿；
● 直接输出测量索力值；
● 与计算机系统相连，进行多通道数据采集和远程健康监测；
|
|
|
|
|

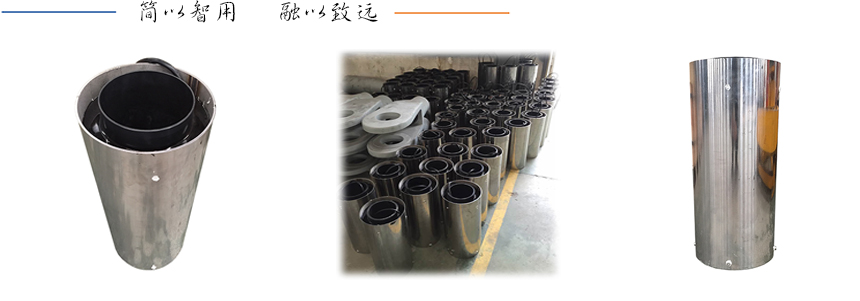

磁通量传感器
|
|
规格（mm）
|
内径12～300
|
|
测量范围
|
0～屈服应力
|
|
测量误差
|
<2%
|
|
测量精度
|
0.1mV
|
|
灵敏度
|
0.1mV/kN
|
|
工作温度范围
|
-40℃~80℃
|
|
接线长度（m）
|
<200
|
|
激励电压
|
Pulse DC 20~240V
|
|
|
|
|
|
|
注：本图以索径119尺寸对应的磁通量传感器为例，传感器尺寸规格一般由现场被测构件的大小和材质决定，可按需求订制。
|
|
|
|
|
