JEME-eDAQ-U系列是一款基于嵌入式硬件平台和实时操作系统的分布式多类传感器同步采集仪器。实现了多类传感器、多终端设备的精准同步采集,具备信号实时处理分析功能以及多线程运行的模块化、规范化的软件平台,可以满足结构健康监测的传感器数量多、分布广、信号测量精度高、同步性要求高、信号分析处理实时性强的需求。
JEME-eDAQ-U系列用于测量基于电压、电流、桥式电路、IEPE(压电)以及数字I/O等类型的传感器信号。
|
|
|
|
|
|
|
|
● 土木工程领域:桥梁、大坝、隧道、高层建筑等结构健康监测
● 能源领域:风机叶片、管道、水库大坝等
● 航天航空领域:复合材料、风洞、结构静载实验等
● 交通工程领域:公路、铁路等结构健康监测
|
|
|
|
|
● 安装便捷
|
|
● 操作简单
|
|
● 性能提升
|
|
● 灵活度提高
|
|

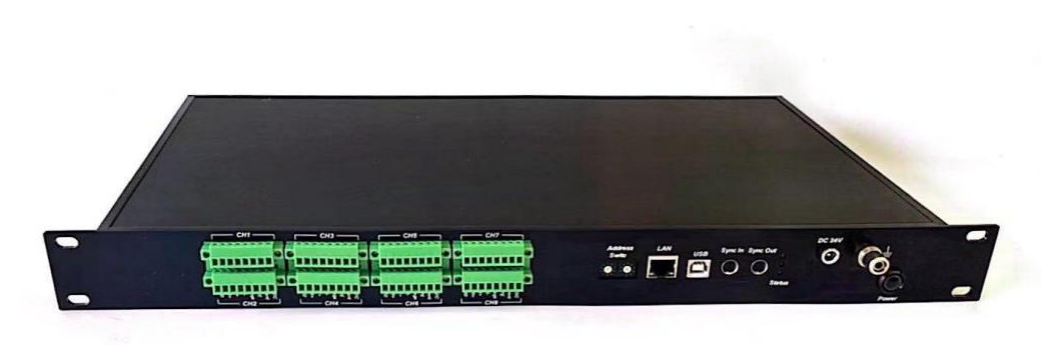

采用1U机箱外壳,更符合工程需要。
|
|
输入端采用对插端子,安装便捷,稳定可靠。旋转旋钮开关可更改IP地址。
|
|
传感器直接接入产品,减去桥盒转接环节,信号质量更佳。
|
|
支持同步级联可拓展通道数量;低功耗,可支持移动电源;开放通讯协议,便于二次开发和集成,满足客户的个性化需求。
|
|
|
电类传感器采集单元
|
型号
|
JEME-eDAQ-U
|
单机最大通道数
|
8
|
支持输入信号类型
|
IEPE、电压、电流、桥式电路
|
单通道最高采样率
|
400Hz
|
同步差分采集
|
是
|
分辨率
|
24bits
|
共模抑制比
|
85dB @ 0dBgain,60Hz
|
通道间串扰
|
-100dB@ 0dBgain,1kHz
|
电源供应
|
24VDC
|
数据传输接口
|
以太网
|
功率
|
20W典型
|
外型尺寸
|
外壳1U机箱-150mm深
|
工作温度
|
-20~55℃
|
|
|
