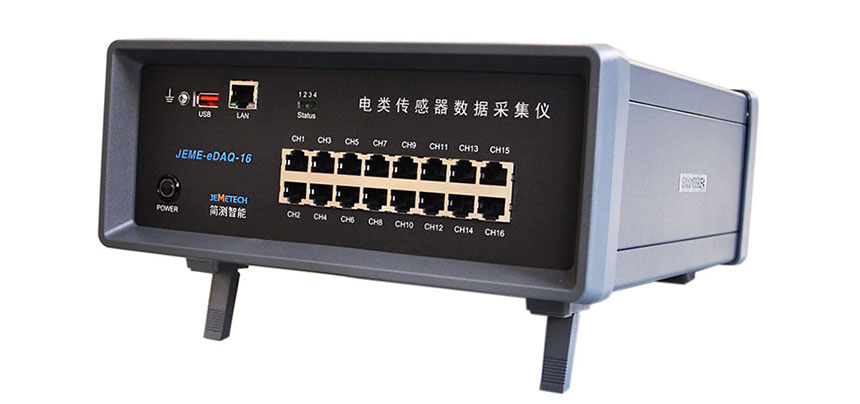

JEME-eDAQ系列是一款基于嵌入式硬件平台和实时操作系统的分布式多类传感器同步采集仪器。实现了多类传感器(电压、电流、电桥和IEPE等)和多终端设备的精准同步采集，具备信号实时处理分析功能以及多线程运行的模块化、规范化的软件平台，可以满足结构健康监测的传感器数量多，分布广，信号测量精度高，同步性要求高，信号分析处理实时性强的需求。
JEME-eDAQ用于测量基于电压、电流、桥式电路、IEPE(压电)等类型的传感器信号，支持16、32、48、64通道的同步采集。高精度的A/D数据采集卡为用户提供了精准可靠的测量结果；可定制类型、通道数量的模拟信号调理模块和参数可调的低通滤波器可以灵活方便的满足用户的测试测量需求。
|
|
|
|
|
|
|
|
|
主要应用于机械、桥梁、大坝、高层建筑、隧道、高速公路、电力、石油化工、消防、暖通等领域的结构应变、温度、压力、位移、加速度等物理量数据的实时监测
|
|
|
|
|
▇ 土木工程领域：桥梁、大坝、隧道、高层建筑等结构健康监测；
▇ 能源领域：风机叶片、管道、核反应堆等；
▇ 航天航空领域：复合材料、风洞、结构动载实验等；
▇ 石油化工领域：油库安全管理、海洋石油平台结构健康监测；
▇ 交通工程领域：公路、铁路等结构健康监测；
▇ 科研领域：结构特性测量、化学测量等；
|
|
|
|
|
▇ 电类传感采集部分：
● 16、32、48、64通道高速同步采集
● 支持多种类型信号(IEPE、电压、电流、桥路)
● 可定制的独立通道低通滤波器
● 16位数据采集分辨率
● 与光纤光栅模块可同步解调
▇ 硬软件系统部分：
● 以太网接口，系统支持远程工作方式
● 内嵌VxWorks实时操作系统提供工业级的系统稳定性能
● 内嵌资源丰富的FPGA硬件逻辑芯片
● 可定制的信号实时处理功能
● 低功耗，可支持移动电源
|
|
|
|
|
电类传感测量指标
|
|
单机通道数
|
16、32、48、64
（可定制）
|
|
支持输入信号类型
|
IEPE、电压、电流、桥路
|
|
低通滤波器
|
50Hz(可定制)
|
|
单通道最高采样率
|
1.2KS/s
|
|
同步差分采集
|
是
|
|
分辨率
|
24bits
|
|
共模抑制比
|
85dB @ 0dB gain, 60Hz
|
|
通道间串扰
|
-100dB @ 0dB gain, 1kHz
|
|
电气特性
|
|
电源供应
|
24VDC
|
|
数据传输接口
|
以太网
|
|
功率
|
20W典型
|
|
机械特性
|
|
工作温度
|
-20~55℃
|
|
外型尺寸
|
宽 × 高 × 深250mm×100mm×300mm（≤16通道）
|
|
宽 × 高 × 深350mm×150mm×300mm（＞16通道）
|
|
|
|
