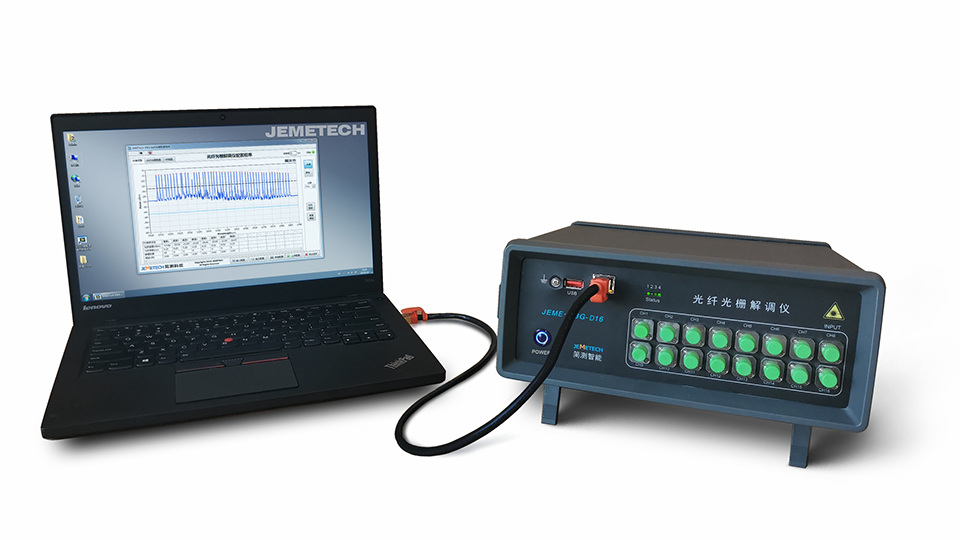

JEME-iFBG系列是一款多通道光纤光栅解调仪，适合于应变、温度、位移等多种类型光纤光栅（FBG）传感器。具有80nm带宽（1510nm～1590nm），最高120nm（1490nm～1610nm）带宽可选。本产品可选用便携式电池，可不间断连续工作8小时，便于施工现场监测。
|
|
|
|
|
|
|
|
|
● 土木工程领域：桥梁、大坝、隧道、高层建筑等结构健康监测；
● 能源领域：风机叶片、管道、核反应堆等；
● 航天航空领域：复合材料、风洞、结构动载实验等；
● 石油化工领域：油库安全管理、海洋石油平台结构健康监测；
● 交通工程领域：公路、铁路等结构健康监测；
● 科研领域：光纤光学中的光谱测量、化学测量等；
|
|
|
|
|
● 多通道：每通道80nm带宽（1510nm～1590nm），最高120nm（1490nm～1610nm）带宽可选。
● 采样频率：可以测量动态的温度、应变等物理参数。
● 冗灾设计：内嵌多路备用通道（工程损失冗余）串联传感器发生断路可切换到备用通道。
● 大容量监测：每路最大可同时连接超过48个FBG传感器（取决于传感器波长范围）。
● 测量精度：波长解调精度达1pm。
● 同步数据采集：各通道传感数据可实现同步采集。
|
|
|
|
|
● 多通道同步采集，大功率波长扫描型激光光源
● 单通道20dB信号增益
● 光纤光栅反射光功率可达-5dBm
● 80nm波长解调带宽（最高120nm可选）
● 内置绝对波长参考，不需要外部波长校准
● 以太网接口，系统支持远程工作方式
● 提供工业级的系统稳定性能
● 内嵌资源丰富的FPGA硬件逻辑芯片
● 可定制的信号实时处理功能
● 低功耗，可支持移动电源，无交流电可持续工作8小时
|
|
|
|
|
|
|
光纤光栅测量指标
|
|
名称
|
JEME-iFBG-D动态解调仪
|
|
光路数量
|
4、6、8、16通道可选
|
|
波长范围
|
1510～1590nm（最高1490～1610nm可选）
|
|
精度
|
1pm
|
|
稳定性
|
±2pm
|
|
光源
|
波长扫描型光纤激光器
|
|
光纤光栅反射光功率
|
-5dBm(Max)
|
|
动态范围
|
50dB
|
|
弱信号增益
|
20dB
|
|
最高采样频率
|
100 Hz、200 Hz、500 Hz、1000 Hz可选
|
|
通道间同步采集
|
是
|
|
光学接头
|
FC/APC
|
|
光谱功能
|
全光谱
|
|
数据/软件特性
|
|
板载硬/软件输出信号
|
全光谱或峰值信号
|
|
远程软件
|
系统远程控制软件和数据远程监测软件
|
|
源代码
|
支持基于LabVIEW的源代码
|
|
电气特性
|
|
电源供应
|
24V DC
|
|
数据传输接口
|
以太网
|
|
功率
|
20W典型
|
|
机械特性
|
|
工作温度
|
-20~55℃
|
|
外型尺寸
|
宽x高x深250mmx100mmx300mm
|
|
|
|
